Lvl A2 EMU
Corsa 600x420mm, con o senza cambio utensili automatico, con motori brushless, porta …
Visione e Innovazione

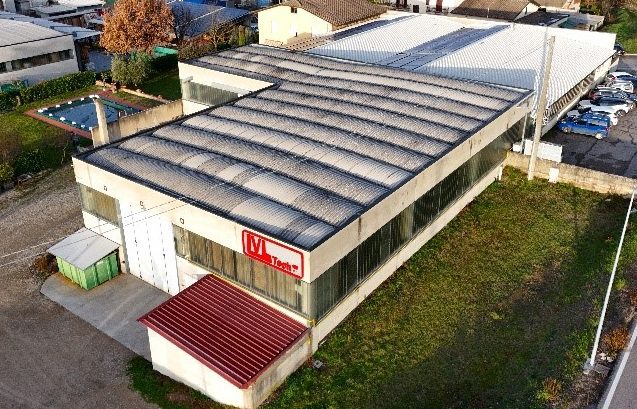

Fondata nel 2009 come naturale evoluzione di una storica azienda metalmeccanica, LVL Tech rappresenta l’unione tra esperienza artigianale e innovazione tecnologica.
Grazie a un team di 15 addetti altamente qualificati e un’area produttiva di 1500 mq, progettiamo, realizziamo e testiamo soluzioni meccaniche di alta precisione per settori strategici:
La nostra mission è fornire prodotti su misura, rispondendo con competenza e tempestività alle sfide dell’industria moderna.
Corsa 420x300mm, con o senza cambio utensili automatico, con motori brushless, porta principale automatica.
Corsa 420x300mm, con o senza cambio utensili automatico, con motori brushless, porta principale automatica.
Il Partner Tecnologico di Fiducia
Perchè Scegliere Lvl Tech?
Scegliere LVL Tech significa affidarsi a un team che unisce tradizione e innovazione.
Che tu operi nel settore automotive, elettrodomestici, o nelle lavorazioni CNC, LVL Tech è il partner ideale per affrontare le sfide di domani.
Esperti in Pantografi CNC. Affidati a chi produce e vende direttamente pantografi CNC professionali progettati per offrire massima precisione e affidabilità. Siamo specializzati in macchine per lavorare materiali come legno, alluminio, rame, ottone, bronzo, oro e PVC.
Ogni pantografo CNC è costruito con Cura artigianale, Tecnologia all’avanguardia e robustezza.
Esperti in Pantografi CNC. Affidati a chi produce e vende direttamente pantografi CNC professionali progettati per offrire massima precisione e affidabilità. Siamo specializzati in macchine per lavorare materiali come legno, alluminio, rame, ottone, bronzo, oro e PVC.
Ogni pantografo CNC è costruito con Cura artigianale, Tecnologia all’avanguardia e robustezza.
La nostra mission è fornire prodotti su misura, rispondendo con competenza e tempestività alle sfide dell’industria moderna.
Guarda altri Video
Progettazione e
Realizzazione Stampi
Precisione e Affidabilità

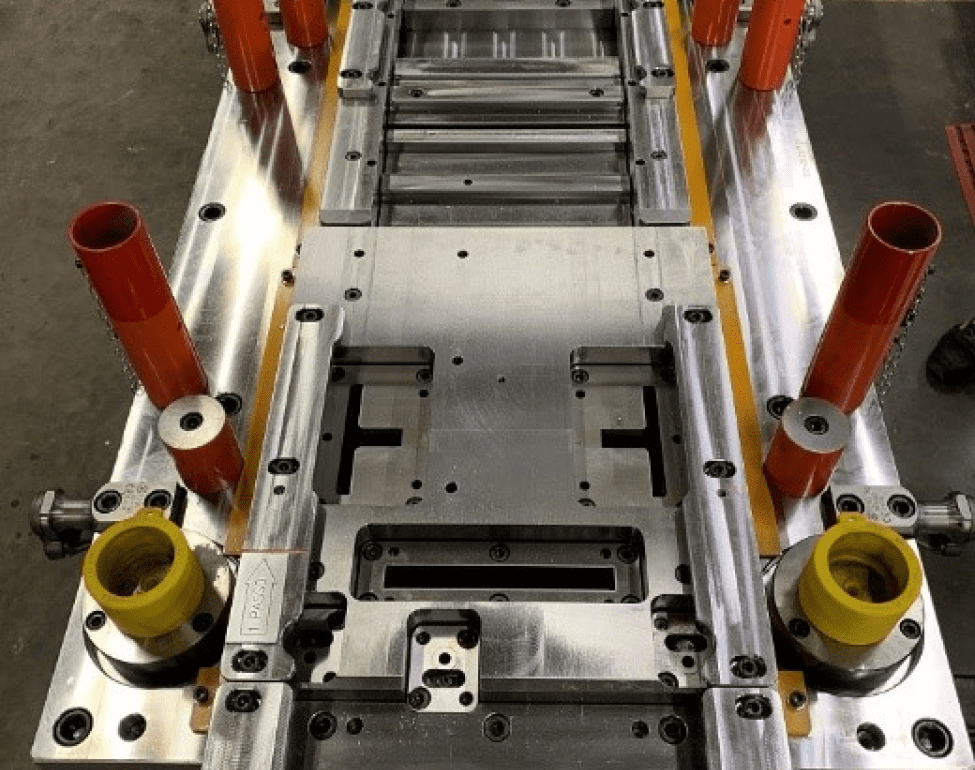

LVL Tech è specializzata nella progettazione, costruzione e collaudo di stampi per la deformazione della lamiera, garantendo soluzioni di alta precisione e durabilità.
Dalla consulenza iniziale fino alla messa in produzione, mettiamo a disposizione competenze specializzate e tecnologia avanzata per soddisfare le esigenze delle più svariate applicazioni industriali.
Realizziamo stampi per:
Richiedi Assistenza
LVL Tech è in grado di seguire la vita operativa delle attrezzature di stampaggio prodotti in termini di rettifica/revisione o per la produzione di particolari di ricambio.
Il continuo contatto con il cliente ci permette di verificare ciò che ha pianificato, ciò che ha prodotto, ma soprattutto di valutare i risultati ottenuti in un’ottica di continuo miglioramento.
Siamo qui per Aiutarti
Richiedi un Preventivo Gratuito

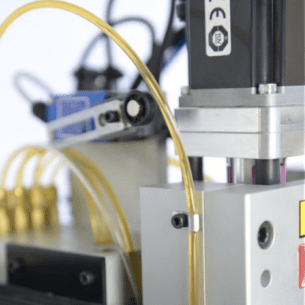

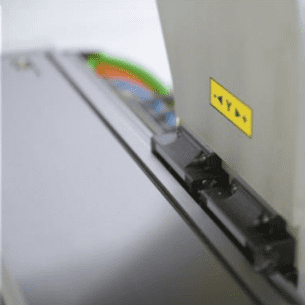

Osservando una meccanica LVL Tech si ha subito la percezione di un prodotto estremamente curato dal punto di vista estetico e qualitativo. Ogni particolare che compone la meccanica è stato progettato in 3D, realizzato con materiali di pregio e lavorato con macchine professionali. Il cuore del sistema è il basamento principale realizzato in acciaio rettificato pieno, che assicura alla meccanica grande stabilità e precisione nei movimenti. Le parti in alluminio ed Ergal subiscono un trattamento superficiale speciale di anodizzazione che le rende gradevoli esteticamente e protette da ossidazione e agenti esterni. Tutti i particolari commerciali vengono attentamente selezionati e testati in azienda prima del montaggio, il risultato di questi accorgimenti è una solida e precisissima struttura meccanica.

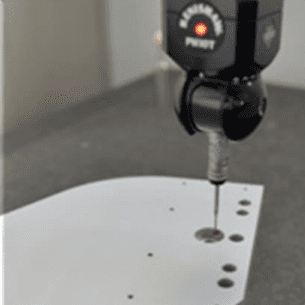

Le nostre macchine vengono interamente progettate con sistemi CAD professionali, un’esperienza sul campo della meccanica di oltre 30 anni ci guida sulle scelte più idonee per l’assemblaggio finale, per il miglior rendimento e per facilitare al massimo la manutenzione. Il progetto nasce con la generazione del modello 3D, la simulazione dei movimenti, lo studio dei baricentri e la scelta dei materiali migliori. Tutti i particolari sono codificati ed è garantita la tracciabilità e l’intercambiabilità tra i vari componenti. I particolari che compongono i nostri pantografi vengono attentamente controllati tramite macchine di misura professionali.

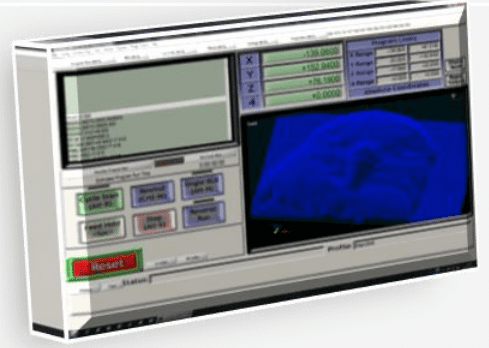

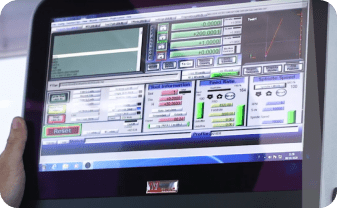

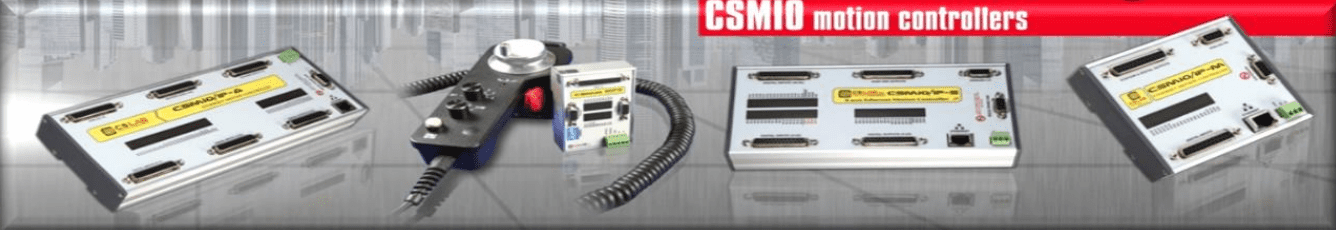

I nostri pantografi vengono pilotati tramite il software Mach3 istallato su Panel-PC professionali. Il collegamento con l’elettronica avviene mediante cavo ethernet. Il controller utilizzato è il potente CSMIO della CS-Lab, azienda della quale LVL Tech è dealer per il territorio nazionale.

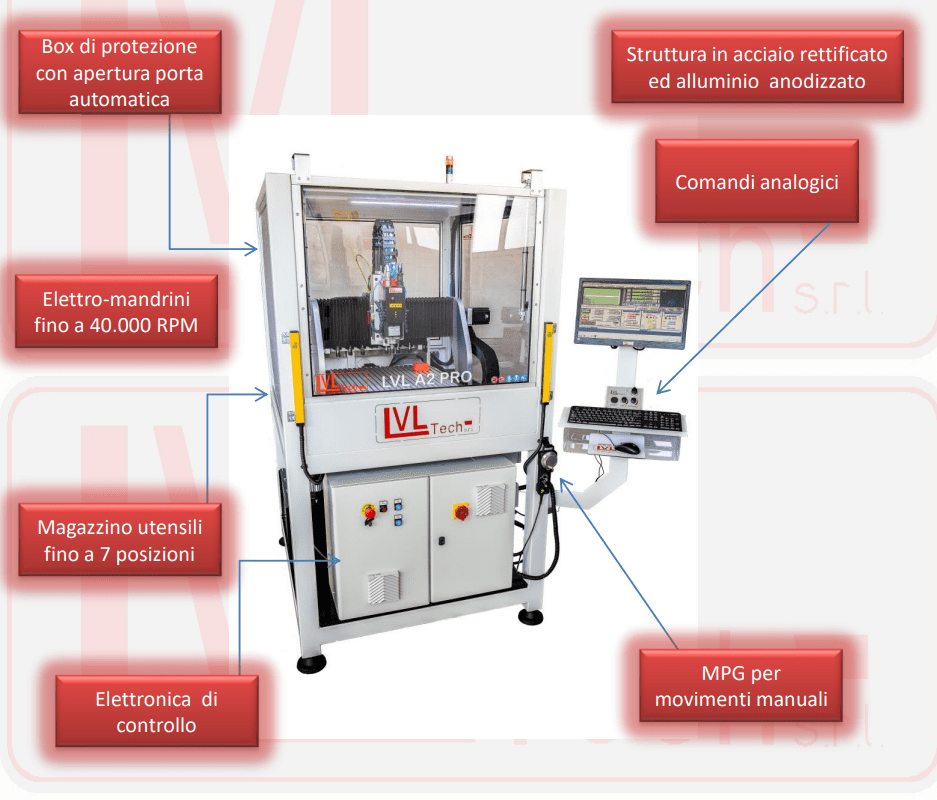

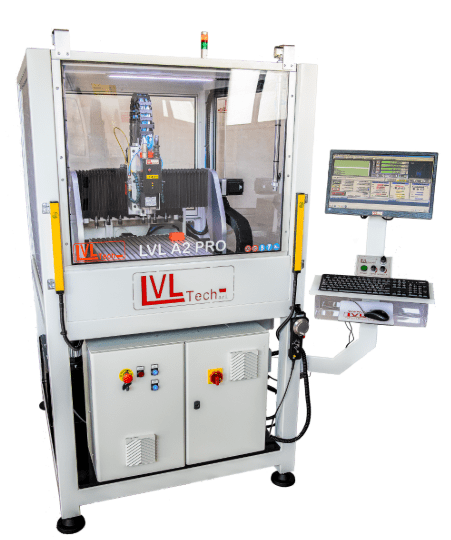

| Modello | A3 PRO EMU (norma CE) | A2 PRO EMU (norma CE) | ||
|---|---|---|---|---|
| Versione | Brushless ATC | Brushless ATC | ||
| Corse utili | X297-Y420-Z145 | X297-Y380-Z145 | X420-Y594-Z145 | X420-Y554-Z145 |
| Passaggio sotto Z | 187mm | |||
| Ingombri | 1580 x 1130 x 2630 mm | 1696 x 1433 x 2630 mm | ||
| Peso | 480kg | 580kg | 580kg | 680kg |
| Vite madre | X=Ø16 passo 10 Y=Ø16 passo 10 Z=Ø16 passo 5 | |||
| Classe precisione | gioco max 0,018 su 300mm (Classe C5) | |||

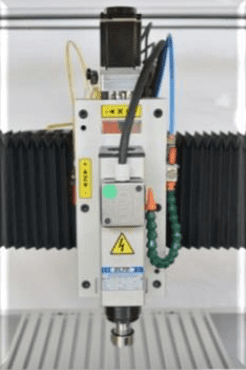

| Elettromandrino | Fino a 2,5Kw | 2,2Kw(40.000rpm) | Fino a 2,5Kw | 2,2Kw(40.000rpm) |
| Utensili (solo ATC) | NO | 5 (HSK25) | NO | 7 (HSK25) |
| Potenza motori | 400W con Encoder e freno | |||
| Controllo numerico | Mach3(Ethernet) | |||
| Fine corsa | Sensori induttivi | |||
| Presetting Utensile | Serie PRO (In alluminio e inox) | |||
| Lubrificazione | A grasso con 2 soli punti di ingrassaggio. | |||
| 4° asse | A richiesta ECO e PRO | |||
| Velocità rapido | Fino a 15 m/min. | |||
| Velocità lavoro | Fino a 5 m/min. | |||
| Capacità di lavoro | 2D + 3D | |||
| Garanzia | 2 anni su parti meccaniche, 1 anno su parti elettroniche. | |||

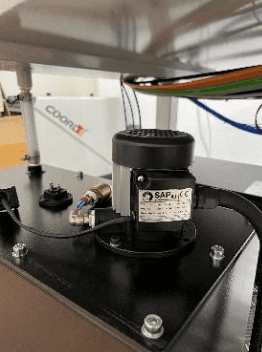

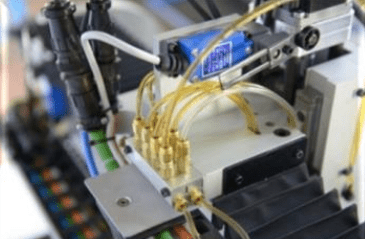

Lubrificazione centralizzata
Sistema di lubrificazione delle parti in movimento centralizzato. Tutte le utenze vengono lubrificate in maniera sicura riducendo al minimo la manutenzione del pantografo.

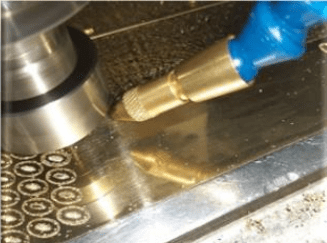

Impianto liquido refrigerante
Questo accessorio permette di utilizzare liquido refrigerante (emulsione) in maniera continua oppure tramite nebulizzazione. Il sistema è azionabile da software, utilissimo per lavorazioni di finitura su metalli dolci come alluminio, ottone (senza piombo), bronzo.

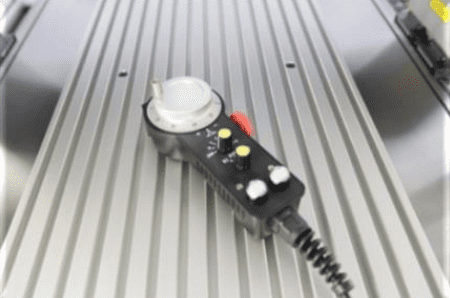

MPG con encoder
Manual pulse generator, utilissimo accessorio per compiere movimenti manuali di tutti gli assi del pantografo. E’ possibile selezionare le divisioni (step) di movimento degli assi ed è replicato il pulsante di emergenza generale.

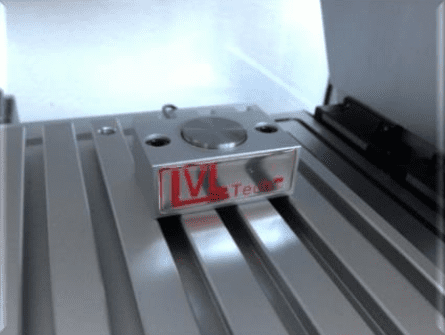

Pre-setting lunghezza utensile
Questo accessorio consente all’operatore di determinare la lunghezza precisa dell’utensile in maniera rapida e sicura. La lunghezza rilevata viene riportata automaticamente sulla tabella utensili del controllo numerico.

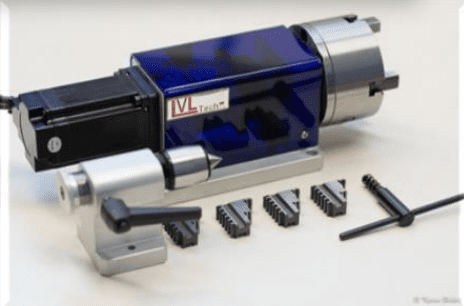

4° asse
Sistema 4° asse controllato con possibilità di funzionamento continuo oppure index. Il mandrino Ø100 4 griffe è calettato tramite doppio cuscinetto obliquo in un riduttore epicicloidale di precisione a 2 o 3 stadi con riduzione ed elevata coppia di tenuta.

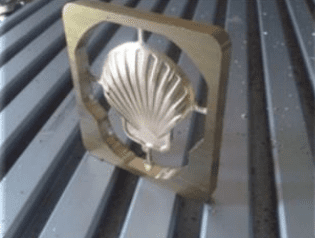

Con i pantografi CNC LVL Tech è possibile fresare, forare, incidere tagliare moltissimi materiali. I moderni programmi CAD/CAM permettono di creare dei percorsi utensile ottimizzati per ottenere il massimo sia in 2D che in 3D. I nostri pantografi sono particolarmente idonei a svolgere lavorazioni di asportazione pesante su alluminio, ottone, bronzo e metalli dolci in generale, con elevate precisioni. La struttura è espressamente progettata per lavorare in assenza di vibrazioni e rumorosità.

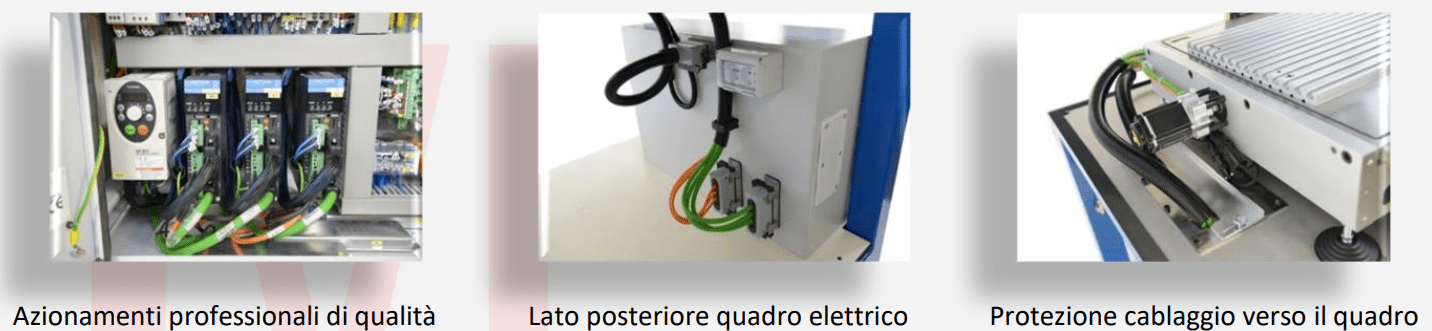

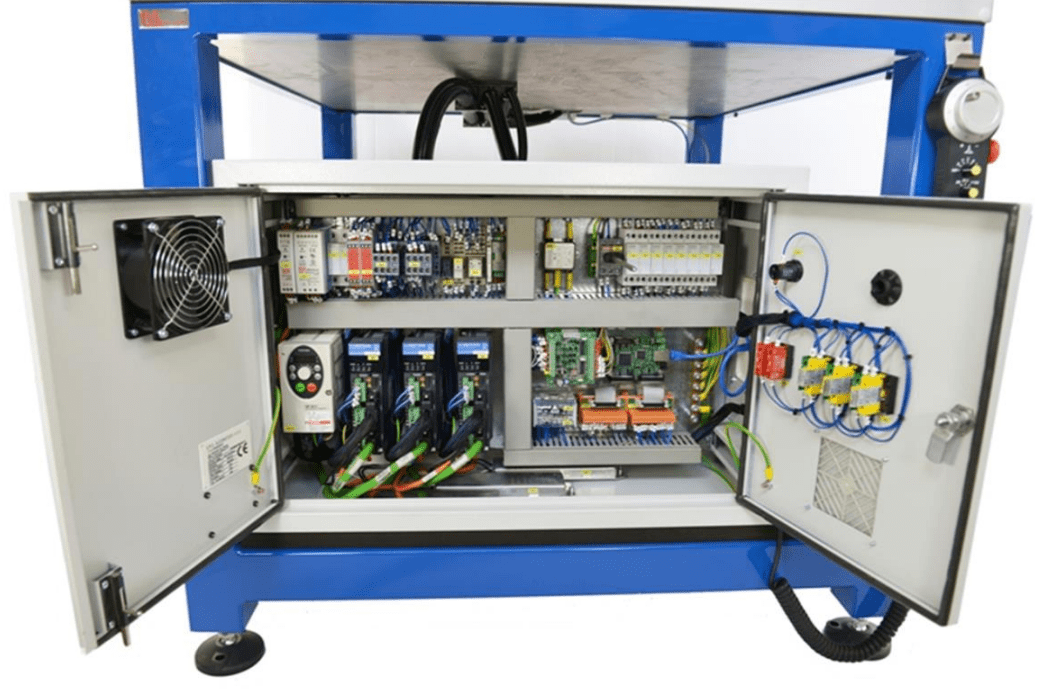

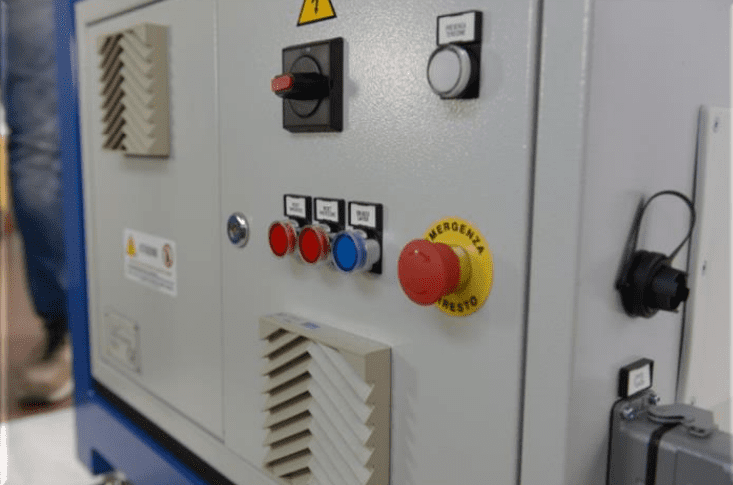

L’azienda cura particolarmente l’aspetto elettronico ed elettrico delle proprie macchine mediante l’utilizzo di materiali al top di gamma in termini di qualità e di sicurezza. Vengono impiegati solo ed esclusivamente azionamenti professionali, la parte elettrica è tutta industriale ed in linea con le normative vigenti.
Tutte le utenze sono separate ed hanno protezioni individuali, ventola di raffreddamento e filtri.
