Una serie di piccoli pantografi dedicati al settore hobby, con dimensioni contenute e dedicata a lavorazioni leggere.

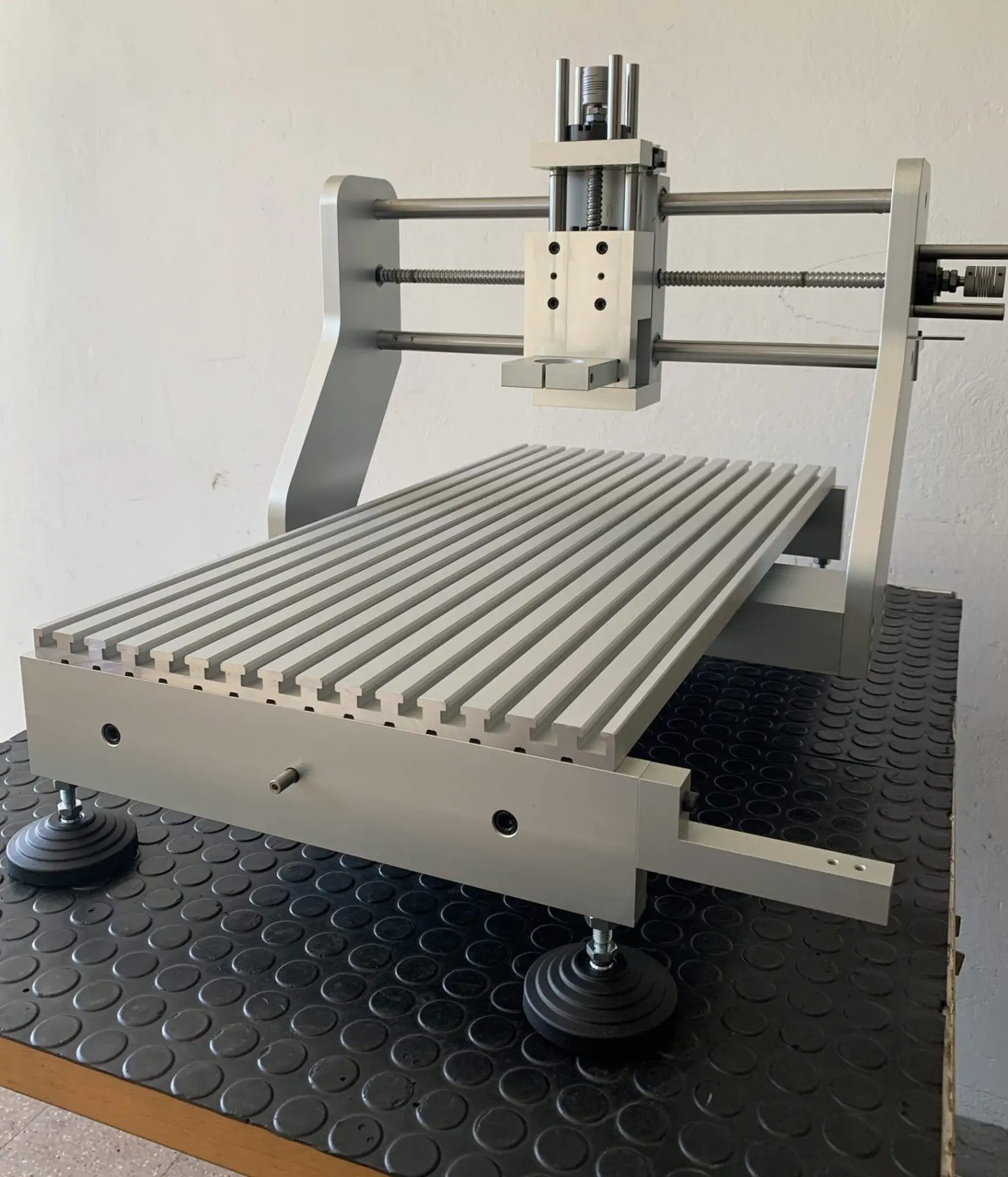

Una meccanica con corse 600×400, predisposta per motori stepper e mandrini sia economici (tipo Kress) che professionali da 0,75Kw. Struttura in alluminio anodizzato, possibilità di montare il piano scanalato.

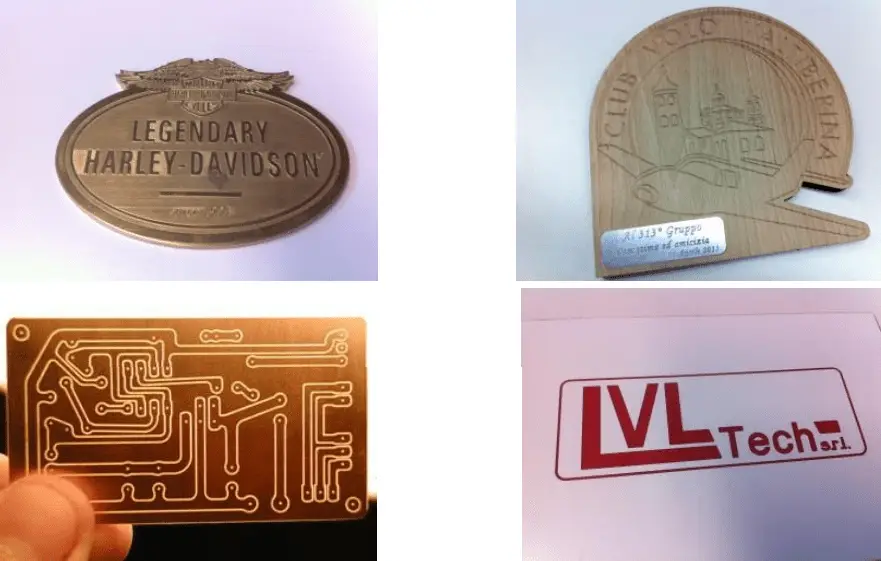

Una piccola macchina CNC con corse 300×250 particolarmente curata ed idonea alla lavorazione di targhette identificative in alluminio ed altri materiali. Possibilità di montare un piccolo piano aspirante per il bloccaggio rapido delle targhette.
Siamo qui per Aiutarti
Richiedi un Preventivo Gratuito
| Caratteristica | Dettagli |
|---|---|
| Corse | X=400mm Y=600mm Z=110mm |
| Ingombri | lung. 937 mm - largh. 695 mm - alt. 597mm (dimensioni escluse catene passaggio cavi) |
| Peso a vuoto | 45 Kg (compreso piano scanalato) |
| Trasmissione | Diretta su vite madre tramite giunti elastici (Compresi) |
| Viti a ricircolo di sfere | X=Ø16 passo 5 Y=Ø16 passo 5 Z=Ø16 passo 5 |
| Guide e pattini ric. sfere | Ø25mm asse Y, Ø20mm asse X, Ø16mm asse Z |
| Attacco mandrino | attacco per elettro mandrino collare Ø 43 (Compreso) |
| Struttura meccanica | Alluminio pieno fresato ed anodizzato |
| Attacco vite madre | Doppio cuscinetto obliquo + cuscinetto assiale |
| Piano di lavoro | In alluminio anodizzato con cave a T (opzionale) |
| Supporto cavi | Catene guidacavo (opzionale) |
| Attacco motori | NEMA23 |
| Home / finecorsa | N°3 micro-switch di precisione (Compresi) |
| Caratteristica | Dettagli |
|---|---|
| Lubrificazione minimale | NO |
| Presetting utensili | Tastatore utensile asse Z automatico (opzionale) |
| Software CNC | Mach3 licenza illimitata (opzionale) |
| Lubrificazione Automatica | NO |
| Computer | NO |
| 4° asse | NO |
Corse: X=300mm Y=250mm Z=60mm
Peso a vuoto: 65Kg
Trasmissione: Diretta su vite madre con giunto elastico
Vite madre: Ric. Sfere X=Ø16 P5 Y=Ø16 P5 Z=Ø16 P5
Guide e pattini: Manicotti a ricircolo Y-Ø25/X-Ø20/ZØ16
Attacco motore: Nema23
Attacco Elettro-mandrino: Ø43
Basamento principale: Acciaio C40 Rettificato + paino scanalato in alluminio.
Struttura meccanica: Alluminio anodizzato
Attacco vite madre: Doppio cuscinetto obliquo + cuscinetto assiale
Appoggio: Piedini M8 con appoggio in gomma.
Risoluzione: 0,02 con motore step standard 200 passi/giro.
Precisione: 0,018mm/300mm
Soffietto di protezione professionale asse Y
Motori step sanyo denky 103-H7123-1740 (4Amp)

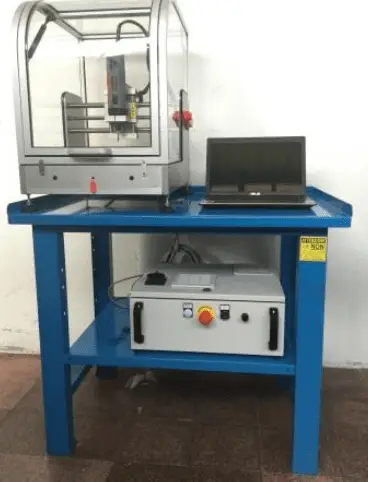

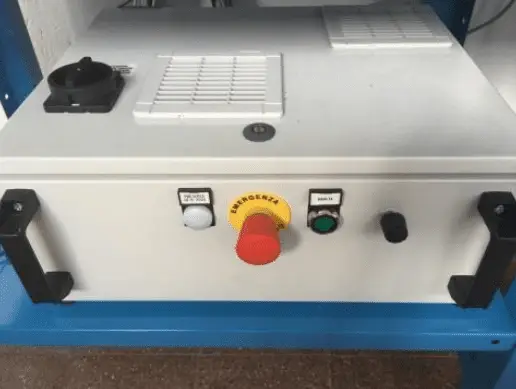

Elettronica azionamenti professionali RTA (3 assi) in
box chiuso cert. CE

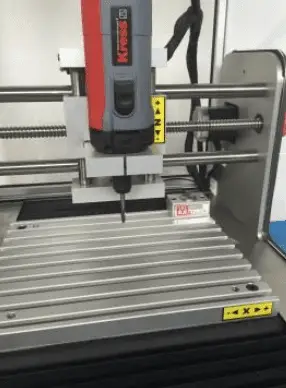

Elettro-Mandrino KRESS 1050 o Elettromandrino HF
Micro interruttori HOME
Pre-setting azzeramento automatico utensile asse Z.
CertificazioneCE:
(Box+Rack+Manualistica+Emergenze)
Controllo della CNC: Mach3 con licenza illimitata.
Controllo della CNC: Mach3 con licenza illimitata.

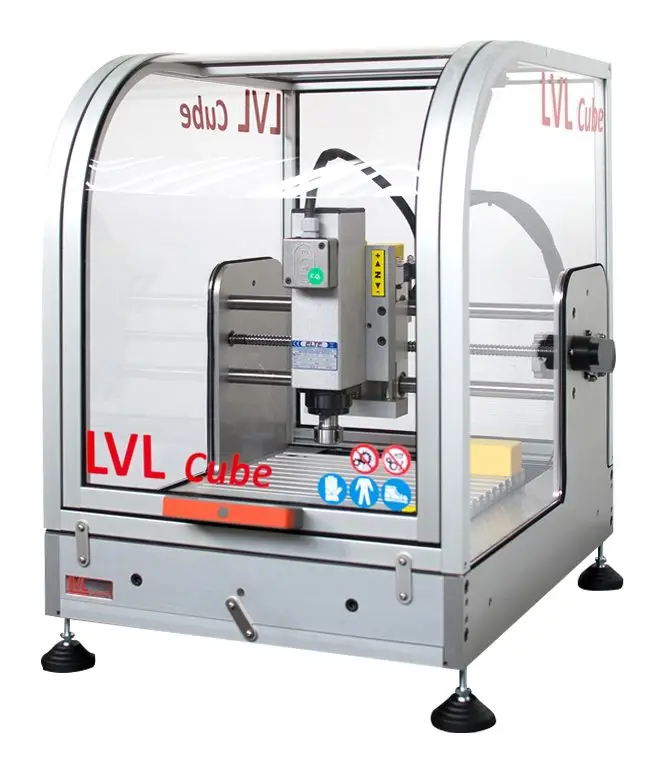

Stazione di fresatura LVL Cube, con questa macchina è possibile lavorare moltissimi tipi di materiale come legno, plastiche, metacrilati, compositi, alluminio, ottone. La meccanica è molto solida e precisa, l’elettronica utilizza azionamenti professionali con assi separati ed una efficientissima trasmissione dati tramite porta Ethernet.
Assistenza e ricambistica sempre disponibile direttamente in azienda. Per qualsiasi informazione non esitate a contattarci.
